Comment ça marche?

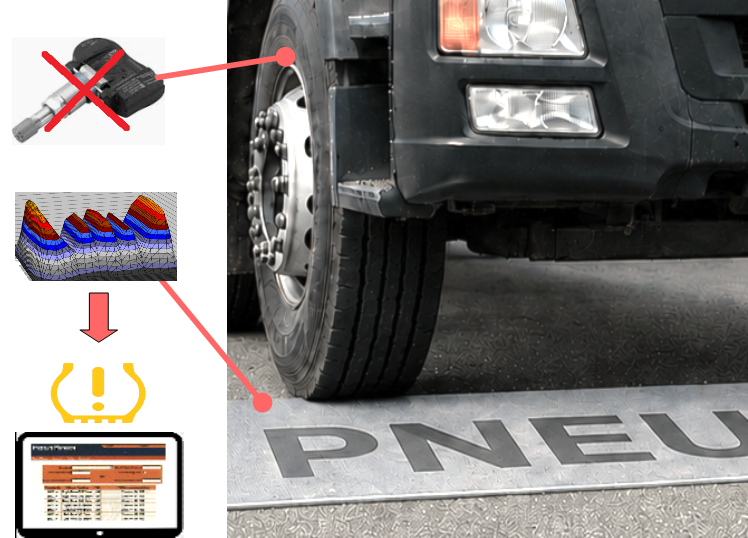

PNEUGRAPH est un système innovant de mesure de la pression de vos pneus qui nécessite aucun capteur de pneu.

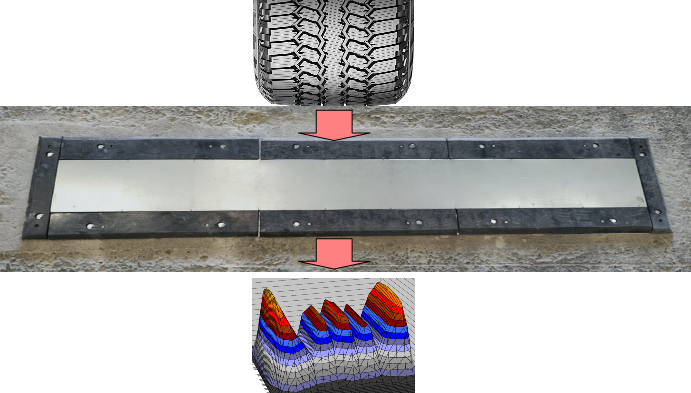

Il suffit de rouler sur une plaque de détection intégrée au sol. Cette plaque contient des capteurs spécialement conçus qui enregistrent l'empreinte des pressions exercées au sol. Puis, le logiciel IA génère un diagnostic instantané des pressions des pneus, mais aussi détecte les pneus usés et analyse les charges.

Le système est connecté et vous donne toute l'information, historique des véhicules, alertes automatiques, statistiques et rapports.

Pourquoi choisir PNEUGRAPH?

PNEUGRAPH est destiné aux flottes de camions, d'autobus et de véhicules utilitaires. Il vous offre une solution efficace pour contrôler la pression des pneus de votre flotte, sans les coûts ni les contraintes des systèmes traditionnels. Pas besoin de démonter des centaines de pneus pour installer des capteurs, de les reprogrammer après chaque changement, ni de les remplacer à cause de l'autonomie des piles!



Facilité d'installation et d'utilisation

• Aucun capteur à installer sur les véhicules, analyse faite par l'empreinte des pressions au sol
• Installation facile de la plaque de détection sur le sol - aucun génie civil
• Faible hauteur (~10mm)
• Positions des pneus détectées automatiquement - aucune programmation nécessaire
• Identification automatique des véhicules (RFID ou ALPR)


Vos bénéfices:

• Très économique
• Automatisation du contrôle des pneus
• Augmentation de la durée de vie des pneumatiques
• Réduction de la consommation liée au sous-gonflage
• Réduction des déchets et émissions CO2
• Sécurité: Détection préventive des anomalies pneumatiques

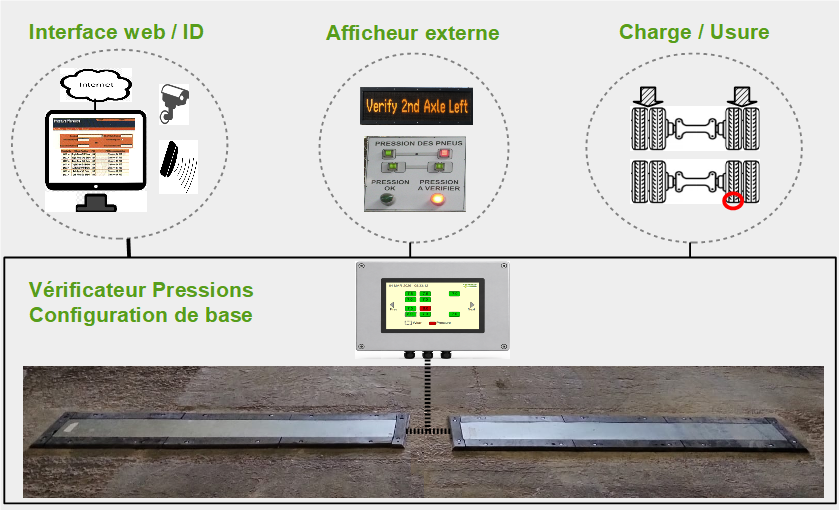

Conception modulaire

Le système a été conçu pour être modulaire afin de répondre à vos besoins spécifiques.

La configuration minimale se compose de:

• Deux plaques de détection
• Un lecteur
• Un écran interactif intégré

Pour exploiter pleinement le potentiel du système, nous proposons une gamme de modules et fonctionnalités optionnels, tels que:

• Module de connectivié
• Tableaux d'affichage externes
• Modules charge et usures des pneus

• Module identification des véhicules

Composants et Modules

LA PLAQUE DE DÉTECTION

Cette merveille de technologie intègre une électronique complexe et constitue le cœur du système. Notre technologie de capteurs, en instance de brevet, détermine avec précision les pressions exercées au sol lors du passage.

Des milliers de capteurs spécialement conçus et densément configurés, dotés de fréquences d'échantillonnage élevées, assurent la précision de l'image de la pression au sol et permettent une vitesse de conduite confortable.



Très fine (< 10 mm) et résistante à un trafic intense de poids lourds. Ses dimensions sont ajustables et adaptables au lieu de passage.



La plaque de détection est protégée par une plaque de protection en acier. En cas de besoin, seule la protection mécanique peut être remplacée. Une opération rapide et peu coûteuse.

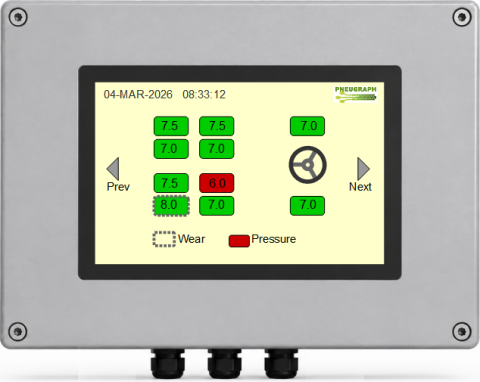

LE LECTEUR

Relié à un puissant ordinateur industriel Linux, le lecteur capture les données, les analyse grâce à des algorithmes d'IA avancés et génère un diagnostic instantané de la pression de gonflage. Ce diagnostic est ensuite affiché sur un écran LCD interactif.

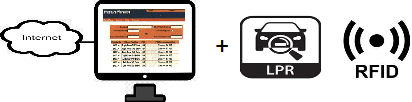

LE MODULE DE CONNECTIVITÉ

Ce module connecte votre système à Internet. Vous aurez ainsi accès à toutes les informations recueillies par le système via votre interface utilisateur web. Vous pouvez configurer des alertes par e-mail et SMS et générer des rapports automatiques.

Ce module comprend un système d'identification permettant d'attribuer les données aux véhicules concernés. Selon la configuration de votre flotte, la technologie RFID (identification par radiofréquence) ou la LPR (reconnaissance de plaques d'immatriculation) peuvent être adaptées.

TABLEAUX D'AFFICHAGE EXTERNES

Nous proposons une gamme d'écrans matriciels et d'écrans personnalisés de type feu tricolore, permettant d'avertir immédiatement le conducteur.



 MODULES DE CHARGES ET D'USURE DES PNEUS



PNEUGRAPH peut aussi détecter des pneus usés, ainsi que analyser la répartition de la charge des essieux.  Pour plus d'informations sur ces modules, veuillez nous contacter directement.

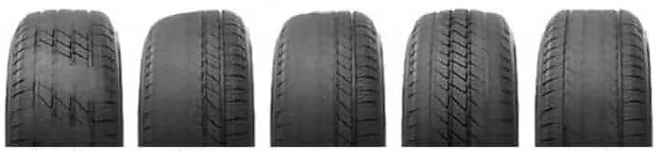

L'exemple des usures des pneus qui peuvent être détectées avec PNEUGRAPH:

Installation

PNEUGRAPH est conçu pour les flottes de véhicules utilitaires effectuant des allers-retours réguliers vers un dépôt. Les bus, les camions-bennes et les véhicules de livraison en sont des exemples typiques. Les plaques de détection peuvent être installées aux entrées et sorties du dépôt, mais aussi servir d'outil en atelier. Plusieurs plaques et lecteurs peuvent être regroupés au sein d'une même interface utilisateur.


La plaque de détection est installée sur un sol ferme et plat. Quelques tirefonds suffisent pour l'installation. Elle se connecte au lecteur avec un cable Ethernet, qui peut être enterré ou mis au sol avec des protège-cables.

Selon la qualité du sol, un lissage partiel à l'aide d'uréthane ou d'époxy de coulée peut s'avérer nécessaire. Notre équipe chez PNEUGRAPH peut réaliser l'installation ou vous conseiller pour une installation par vos soins.



Ci-dessous, un exemple d'installation au centre de gestion des déchets de Marseille, France.
